乘坐太平洋精神號揚帆啟航

——帶有雙天線和RTK調制解調器的GQ7使用SensorConnect軟件收集導航和位置數據的案例研究

2021年3月12日，加利福尼亞州圣克魯斯船長日志

對于在加利福尼亞州圣克魯斯航行來說，這是一個完美的春天，氣溫和60年代中期相似，海岸風很小。天氣預報顯示，下午晚些時候，微風將增強到10節至15節，給船員創造一個充滿挑戰的環境。

我們乘坐太平洋精神號啟航，并攜帶了一臺帶雙天線和RTK調制解調器的MicroStrain 3DMGQ7，使用SensorConnect軟件收集導航和位置數據。

這些船員其中包括一名ASA認證的船長，以及三名具有不同航海經驗的船員還有我本人。

我們駛出港口，經過沃爾頓燈塔（圖1），升起羅盤，航向約180°（正南）航行，首先在左舷航線航行約20分鐘，然后右舷航線航行約330°西北方向。我們?cè)诮嚯x航行，直到再次轉向西南方向航行，等等……是的，這是一個真正完美的航行日。

在海上航行了大約一個小時后，微風漸強，西北方向的涌浪從4-6英尺上升到6-10英尺。操縱并保持船的航向變得越來越困難，直到我決定加大船的動力。Catalina 32帆船比Beneteaus帆船和Hunters帆船傾斜的多，但它們的總長度相似。

圖1

我們收起三角帆，繼續近距離航行。隨著風和涌浪的增加，我的數據記錄筆記本電腦從工作臺上掉了下來，然后USB電纜與GQ7斷開了連接。

雖然結束了數據收集，但并沒有結束機組人員的冒險。

航行完成時沒有發生任何突發事件，謝天謝地，我們沒有和富翁及其妻子一起被困在島上。我們安全返回了碼頭，對“太平洋精神號”進行了快速?zèng)_洗，并收起了船帆。

那天晚上晚些時候，我使用了一個帶有MicroStrain慣性協議（MIP）的Python腳本，在谷歌地球上繪制了GPS數據和擴展卡爾曼濾波器（EKF）數據（圖2）。谷歌地球地圖非常詳細地顯示了船在航行過程中的航線。

圖2

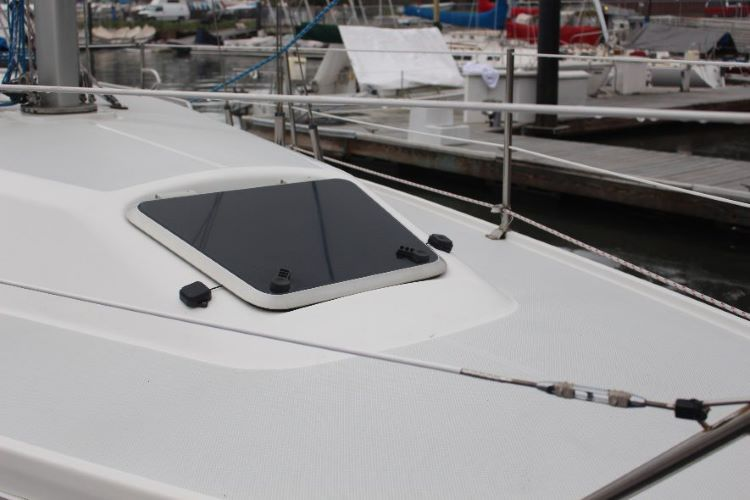

圖3 太平洋精神號前甲板上的雙天線

GQ7固連在前艙，前甲板上有雙天線，與GQ7等間距約0.7米

正如預期的那樣，帶有雙天線和RTK校正的GQ7為卡爾曼濾波EKF提供了出色的數據，由此產生的路線跟蹤令人印象深刻。

此外，卡爾曼濾波EKF的解決方案獲取了船的橫搖、縱搖、偏航、搖擺、浪涌和升沉的姿態數據，這證實了之前關于過度傾斜的結論。

作為一名水手，當我研究情節時，一些非常好、非常重要的事情突然向我襲來。外出期間，天氣和海洋環境以及舵手（船駕駛員）都產生了改變，因此，隨著船員和環境因素改變的結合，航向的高質量的把控也發生了動搖。

圖4、圖5

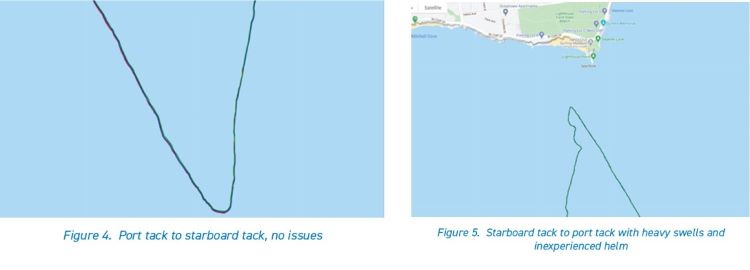

船的路線在風中平穩轉彎，并在保證前進的情況下繼續航行（圖4）。這表明，在掌舵人和船員共同努力下令船保持當前航向航行，并平穩地將艏三角帆從太平洋精神號的左舷移動到右舷。

相比之下，圖5顯示了航向不佳的路線。船立即不受控制，船的路徑不再穩定。航向不良的具體原因通常是操舵過度導致轉彎，或者船員沒有順利調整三角帆索。

舵面的航向不穩、風力增加以及涌浪的共同作用影響了船的穩定前進，導致了波浪形的航向航線。

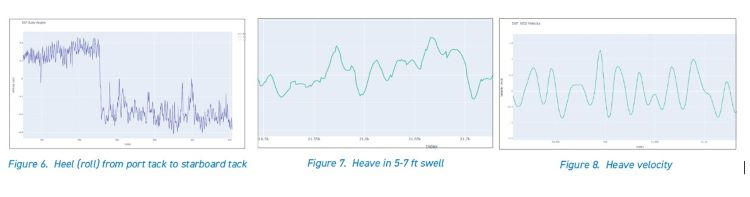

另一個有趣的觀察結果是歐拉角（俯仰、滾轉、偏航）的卡爾曼濾波EKF解顯示了船在航行時的橫搖（橫滾角）。圖6顯示了當船從右舷轉向左舷時，橫搖的變化，它更加證實了帆船不是浮橋船的觀點。

Catalina 32號從25°傾斜到35°——船的欄桿觸及到到水中了（不適合膽小的人靠近?。Ｆ鸱谴纳舷麓怪边\(yùn)動，在較重的涌浪中約為1-2米。

圖6、圖7、圖8

GQ7數據是關于船員和船只在不同天氣和海況下表現的詳細量化信息，否則這些數據將丟失。圖7和圖8顯示了船只在5英尺至10英尺的涌浪中航行時的升沉和升沉速度弧線。

這些信息對水手、ASA認證的教練和賽車手都很有價值。使用SensorConnect和MicroStrain通信庫（MSCL）可以輕松地收集和分析數據?？偠灾谒隙冗^了一段美好的時光。
